煉鐵過程實質上是將鐵從其自然形態——礦石等含鐵化合物中還原出來的過程。煉鐵方法主要有高爐法、直接還原法、熔融還原法等，其原理是礦石在特定的氣氛中（還原物質CO、H2、C；適宜溫度等）通過物化反應獲取還原后的生鐵。生鐵除了少部分用于鑄造外，絕大部分是作為煉鋼原料。

高爐煉鐵是現代煉鐵的主要方法，鋼鐵生產中的重要環節。這種方法是由古代豎爐煉鐵發展、改進而成的。盡管世界各國研究發展了很多新的煉鐵法，但由于高爐煉鐵技術經濟指標良好，工藝簡單，生產量大,勞動生產率高,能耗低，這種方法生產的鐵仍占世界鐵總產量的95％以上。

煉鐵工藝是是將含鐵原料（燒結礦、球團礦或鐵礦）、燃料（焦炭、煤粉等）及其它輔助原料（石灰石、白云石、錳礦等）按一定比例自高爐爐頂裝入高爐，并由熱風爐在高爐下部沿爐周的風口向高爐內鼓入熱風助焦炭燃燒（有的高爐也噴吹煤粉、重油、天然氣等輔助燃料），在高溫下焦炭中的碳同鼓入空氣中的氧燃燒生成的一氧化碳和氫氣。

原料、燃料隨著爐內熔煉等過程的進行而下降，在爐料下降和上升的煤氣相遇，先后發生傳熱、還原、熔化、脫炭作用而生成生鐵，鐵礦石原料中的雜質與加入爐內的熔劑相結合而成渣，爐底鐵水間斷地放出裝入鐵水罐，送往煉鋼廠。同時產生高爐煤氣，爐渣兩種副產品，高爐渣鐵主要礦石中不還原的雜質和石灰石等熔劑結合生成，自渣口排出后，經水淬處理后全部作為水泥生產原料；產生的煤氣從爐頂導出，經除塵后，作為熱風爐、加熱爐、焦爐、鍋爐等的燃料。

高爐煉鐵設備組成有：①高爐本體；②供料設備；③送風設備；④噴吹設備；⑤煤氣處理設備；⑥渣鐵處理設備。

通常，輔助系統的建設投資是高爐本體的4~5倍。生產中，各個系統互相配合、互相制約，形成一個連續的、大規模的高溫生產過程。高爐開爐之后，整個系統必須日以繼夜地連續生產，除了計劃檢修和特殊事故暫時休風外，一般要到一代壽命終了時才停爐。

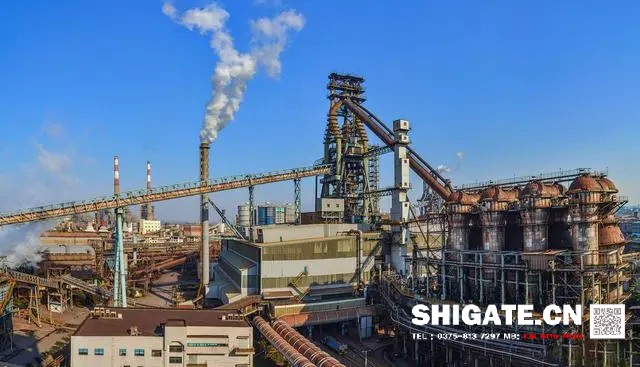

1、高爐

煉鐵豎爐用鋼板作爐殼，殼內砌耐火磚內襯。高爐本體自上而下分為爐喉、爐身、爐腰、爐腹 、爐缸5部分。由于高爐煉鐵技 術經濟指標良好，工藝 簡單 ，生產量大，勞動生產效率高，能耗低等優點，故這種方法生產的鐵占世界鐵總產量的絕大部分。

高爐生產時從爐頂裝入鐵礦石、焦炭、造渣用熔劑（石灰石），從位于爐子下部沿爐周的風口吹入經預熱的空氣。在高溫下焦炭（有的高爐也噴吹煤粉、重油、天然氣等輔助燃料）中的碳同鼓入空氣中的氧燃燒生成的一氧化碳和氫氣，在爐內上升過程中除去鐵礦石中的氧，從而還原得到鐵。煉出的鐵水從鐵口放出。

鐵礦石中未還原的雜質和石灰石等熔劑結合生成爐渣，從渣口排出。產生的煤氣從爐頂排出，經除塵后，作為熱風爐、加熱爐、焦爐、鍋爐等的燃料。高爐冶煉的主要產品是生鐵 ，還有副產高爐渣和高爐煤氣。

2、高爐除塵器

用來收集高爐煤氣中所含灰塵的設備。高爐用除塵器有重力除塵器、離心除塵器、旋風除塵器、洗滌塔、文氏管、洗氣機、電除塵器、布袋除塵器等。粗?；覊m（＞60～90um），可用重力除塵器、離心除塵器及旋風除塵器等除塵；細?；覊m則需用洗氣機、電除塵器等除塵設備。

3、高爐鼓風機

高爐最重要的動力設備。它不但直接提供高爐冶煉所需的氧氣，而且提供克服高爐料柱阻力所需的氣體動力?，F代大、中型高爐所用的鼓風機，大多用汽輪機驅動的離心式鼓風機和軸流式鼓風機。近年來使用大容量同步電動鼓風機。這種鼓風機耗電雖多，但啟動方便，易于維修，投資較少。高爐冶煉要求鼓風機能供給一定量的空氣，以保證燃燒一定的碳；其所需風量的大小不僅與爐容成正比，而且與高爐強化程度有關、一般按單位爐容2.1～2.5m3／min的風量配備。但實際上不少的高爐考慮到生產的發展，配備的風機能力都大于這一比例

4、高爐熱風爐

熱風爐是為高爐加熱鼓風的設備，是現代高爐不可缺少的重要組成部分?，F代熱風爐是一種蓄熱式換熱器。目前風溫水平為1000℃~1200 ℃ ，高的為1250 ℃~1350 ℃ ，最高可達1450 ℃~1550 ℃。

提高風溫可以通過提高煤氣熱值、優化熱風爐及送風管道結構、預熱煤氣和助燃空氣、改善熱風爐操作等技術措施來實現。理論研究和生產實踐表明，采用優化的熱風爐結構、提高熱風爐熱效率、延長熱風爐壽命是提高風溫的有效途徑。

5、鐵水罐車

鐵水罐車用于運送鐵水，實現鐵水在脫硫跨與加料跨之間的轉移或放置在混鐵爐下，用于高爐或混鐵爐等出鐵。

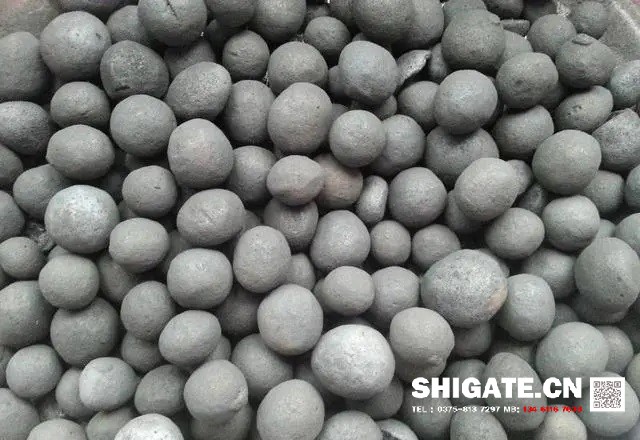

高爐煉鐵用的原料

高爐冶煉用的原料主要由鐵礦石、燃料（焦炭）和熔劑（石灰石）三部分組成。

通常，冶煉1噸生鐵需要1.5-2.0噸鐵礦石，0.4-0.6噸焦炭，0.2-0.4噸熔劑，總計需要2-3噸原料。為了保證高爐生產的連續性，要求有足夠數量的原料供應。

因此，無論是生鐵廠家還是鋼廠采購原料的工作是尤其重要。

生鐵的冶煉雖原理相同，但由于方法不同、冶煉設備不同，所以工藝流程也不同。下面分別簡單予以介紹。

高爐生產是連續進行的。一代高爐（從開爐到大修停爐為一代）能連續生產幾年到十幾年。生產時，從爐頂（一般爐頂是由料種與料斗組成，現代化高爐是鐘閥爐頂和無料鐘爐頂）不斷地裝入鐵礦石、焦炭、熔劑，從高爐下部的風口吹進熱風（1000～1300攝氏度），噴入油、煤或天然氣等燃料。裝入高爐中的鐵礦石，主要是鐵和氧的化合物。在高溫下，焦炭中和噴吹物中的碳及碳燃燒生成的一氧化碳將鐵礦石中的氧奪取出來，得到鐵，這個過程叫做還原。鐵礦石通過還原反應煉出生鐵，鐵水從出鐵口放出。鐵礦石中的脈石、焦炭及噴吹物中的灰分與加入爐內的石灰石等熔劑結合生成爐渣，從出鐵口和出渣口分別排出。煤氣從爐頂導出，經除塵后，作為工業用煤氣。現代化高爐還可以利用爐頂的高壓，用導出的部分煤氣發電。

生鐵是高爐產品（指高爐冶煉生鐵），而高爐的產品不只是生鐵，還有錳鐵等，屬于鐵合金產品。錳鐵高爐不參加煉鐵高爐各種指標的計算。高爐煉鐵過程中還產生副產品水渣、礦渣棉和高爐煤氣等。

高爐煉鐵的特點：規模大，不論是世界其它國家還是中國，高爐的容積在不斷擴大，如我國某鋼廠高爐是4063立方米，日產生鐵超過10000噸，爐渣4000多噸，日耗焦4000多噸。

目前國內單一性生鐵廠家，高爐容積也以達到500左右立方米，但多數仍維持在100-300立方米之間，甚至仍存在100立方米以下的高耗能高污染的小高爐，其產品質量參差不齊，公布分散，不具有期規模性，更不能與國際上的鋼鐵廠相比。

高爐爐殼：現代化高爐廣泛使用焊接的鋼板爐殼，只有極少數最小的土高爐才用鋼箍加固的磚殼。爐殼的作用是固定冷卻設備，保證高爐砌體牢固，密封爐體，有的還承受爐頂載荷。爐殼除承受巨大的重力外，還要承受熱應力和內部的煤氣壓力，有時要抵抗崩料、坐料甚至可能發生的煤氣爆炸的突然沖擊，因此要有足夠的強度。爐殼外形尺寸應與高爐內型、爐體各部厚度、冷卻設備結構形式相適應。

爐喉：高爐本體的最上部分，呈圓筒形。爐喉既是爐料的加入口，也是煤氣的導出口。它對爐料和煤氣的上部分布起控制和調節作用。爐喉直徑應和爐缸直徑、爐腰直徑及大鐘直徑比例適當。爐喉高度要允許裝一批以上的料，以能起到控制爐料和煤氣流分布為限。

爐身：高爐鐵礦石間接還原的主要區域，呈圓錐臺簡稱圓臺形，由上向下逐漸擴大，用以使爐料在遇熱發生體積膨脹后不致形成料拱，并減小爐料下降阻找力。爐身角的大小對爐料下降和煤氣流分布有很大影響。

爐腰：高爐直徑最大的部位。它使爐身和爐腹得以合理過渡。由于在爐腰部位有爐渣形成，并且粘稠的初成渣會使爐料透氣性惡化，為減小煤氣流的阻力，在渣量大時可適當擴大爐腰直徑，但仍要使它和其他部位尺寸保持合適的比例關系，比值以取上限為宜。爐腰高度對高爐冶煉過程影響不很顯著，一般只在很小范圍內變動。

爐腹：高爐熔化和造渣的主要區段，呈倒錐臺形。為適應爐料熔化后體積收縮的特點，其直徑自上而下逐漸縮小，形成一定的爐腹角。爐腹的存在，使燃燒帶處于合適位置，有利于氣流均勻分布。爐腹高度隨高爐容積大小而定，但不能過高或過低，一般為3．0～3．6m。爐腹角一般為79～82 ；過大，不利于煤氣流分布；過小，則不利于爐料順行。

爐缸：高爐燃料燃燒、渣鐵反應和貯存及排放區域，呈圓筒形。出鐵口、渣口和風口都設在爐缸部位，因此它也是承受高溫煤氣及渣鐵物理和化學侵蝕最劇烈的部位，對高爐煤氣的初始分布、熱制度、生鐵質量和品種都有極重要的影響。

爐底：高爐爐底砌體不僅要承受爐料、渣液及鐵水的靜壓力，而且受到1400～4600℃的高溫、機械和化學侵蝕、其侵蝕程度決定著高爐的一代壽命。只有砌體表面溫度降低到它所接觸的渣鐵凝固溫度，并且表面生成渣皮（或鐵殼），才能阻止其進一步受到侵蝕，所以必需對爐底進行冷卻。通常采用風冷或水冷。目前我國大中型高爐大都采用全碳磚爐底或碳磚和高鋁磚綜合爐底，大大改善了爐底的散熱能力。

爐基：它的作用是將所集中承擔的重量按照地層承載能力均勻地傳給地層，因而其形狀都是向下擴大的。高爐和爐基的總重量常為高爐容積的10～18倍（噸）。爐基不許有不均勻的下沉，一般爐基的傾斜值不大于0.1％～0．5％。高爐爐基應有足夠的強度和耐熱能力，使其在各種應力作用下不致產生裂縫。爐基常做成圓形或多邊形，以減少熱應力的不均勻分布。

爐襯：高爐爐襯組成高爐的工作空間，并起到減少高爐熱損失、保護爐殼和其它金屬結構免受熱應力和化學侵蝕的作用。爐襯是用能夠抵抗高溫作用的耐火材料砌筑而成的。爐襯的損壞受多種因素的影響，各部位工作條件不同，受損壞的機理也不同，因此必須根據部位、冷卻和高爐操作等因素，選用不同的耐火材料。

爐喉護板：爐喉在爐料頻繁撞擊和高溫的煤氣流沖刷下，工作條件十分惡劣，維護其圓筒形狀不被破壞是高爐上部調節的先決條件。為此，在爐喉設置保護板（鋼磚）。小高爐的爐喉保護板可以用鑄鐵做成開口的匣子形狀；大高爐的爐喉護板則用100～150mm厚的鑄鋼做成。爐喉護板主要有塊狀、條狀和變徑幾種形式。變徑爐喉護板還起著調節爐料和煤氣流分布的作用。

高爐解體

為了在操作技術上能正確處理高爐冶煉中經常出現的復雜現象，就要切實了解爐內狀況。在盡量保持高爐的原有生產狀態下停爐、注水冷卻或充氮冷卻后，對從爐喉的爐料開始一直到爐底的積鐵所進行的細致的解體調查，稱為高爐解體調查。它雖不能完全了解高爐生產的動態情況，但對了解高爐過程、強化高爐冶煉很有參考價值。

高爐冷卻裝置

高爐爐襯內部溫度高達1400℃，一般耐火磚都要軟化和變形。高爐冷卻裝置是為延長磚襯壽命而設置的，用以使爐襯內的熱量傳遞出動，并在高爐下部使爐渣在爐襯上冷凝成一層保護性渣皮，按結構不同，高爐冷卻設備大致可分為：外部噴水冷卻、風口渣口冷卻、冷卻壁和冷卻水箱以及風冷(水冷)爐底等裝置。

高爐灰

也叫爐塵，系高爐煤氣帶出的爐料粉末。其數量除了與高爐冶煉強度、爐頂壓力有關外，還與爐料的性質有很大關系。爐料粉末多，帶出的爐塵量就大。目前，每煉一噸鐵約有 10～100kg的高爐灰。高爐灰通常含鐵40％左右，并含有較多的碳和堿性氧化物；其主要成分是焦末和礦粉。燒結料中加入部分高爐灰，可節約熔劑和降低燃料消耗。

高爐基本操作制度

1、爐前操作的任務

①、利用開口機、泥炮、堵渣機等專用設備和各種工具，按規定的時間分別打開渣、鐵口，放出渣、鐵，并經渣鐵溝分別流人渣、鐵罐內，渣鐵出完后封堵渣、鐵口，以保證高爐生產的連續進行。

②、完成渣、鐵口和各種爐前專用設備的維護工作。

③、制作和修補撇渣器、出鐵主溝及渣、鐵溝。

④、更換風、渣口等冷卻設備及清理渣鐵運輸線等一系列與出渣出鐵相關的工作。

2、高爐爐況穩定順行：一般是指爐內的爐料下降與煤氣流上升均勻，爐溫穩定充沛，生鐵合格，高產低耗。

3、操作制度：根據高爐具體條件(如高爐爐型、設備水平、原料條件、生產計劃及品種指標要求)制定的高爐操作準則。

4、高爐基本操作制度：裝料制度、送風制度、爐缸熱制度和造渣制度。
